一．產品簡介

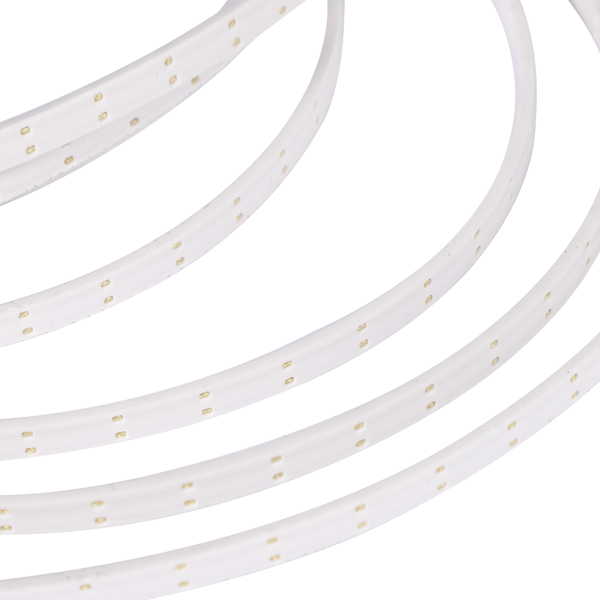

YEC-SHTL(M) 一體式液冷感應線是一款集成檢測模塊與感應線的產品，通過連接器與監控系統連接，實現供電及通信功能。線纜表面采用雙面開雙孔設計，內芯線采用編織護套包裹，線纜骨架采用耐火材料，具有防塵、防誤報、可靠性高、感應靈敏等特點，并具有恢復功能，可重復使用。適用于服務器內部、機房與高精端設備等對尺寸與靈敏度有高要求的場所。

二．適用范圍

YEC-SHTL(M) 適應于IDC機房、數據中心、液冷服務器、新能源汽車、蓄電池等等。

三．技術規格

項目	規格
尺寸	80mm19.5m12.5mm（加白色外殼之后的尺寸）
供電電源	電壓DC 12V（±6%）
主體材質	ABS
阻燃等級	V0
工作環境	溫度：-55~80℃ 濕度：0 ~95%RH（無凝露）
復位特性	1.漏水檢測后，可通過自然干燥或人工清除水分來復位，并可重復使用。 2. 防凍液檢測后，需要清洗防凍液后且清除水分后才能復位。 3. 如果漏水中存在其他導電性污染物，則不可再使用。
線纜耐拉特性	最大拉力：10kgf
線纜折彎半徑	最小折彎半徑≥4mm。小于該折彎半徑可能會導致感應線性能降級甚至損壞。
線纜折彎次數	最大折彎次數：1000次。大于該值可能會導致感應線性能降級甚至損壞。

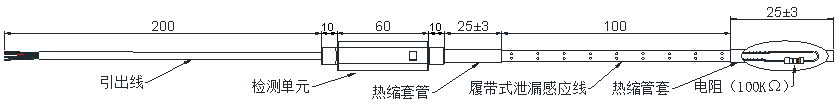

四．產品結構

引出線：200mm

液冷感應線：100mm

圖1 線束結構示意圖

五．導線定義

序號	顏色	定義	說明
1.	紅	VCC	12V電源供電
2.	黑	GND	電源地線
3.	黃	LED+	信號輸出正極
4.	綠	LED-	信號輸出負極

六．工作原理

當有液體或防凍液與液冷感應線接觸時，液體浸入感應線編織層，使兩根感應線芯導通，形成回路，檢測模塊檢測到漏液情況，發出報警信號。

圖2 工作原理示意圖

七．調試說明

將一體式液冷感應線紅、黑導線按照正負極接入DC12V電源。

方法一：黃、黑導線接入萬用表測量電壓，正常狀態下，黃、綠導線輸出電壓為0V；當發生漏水或線纜斷裂情況時，黃、綠導線輸出電壓為12V。

方法二：黃、黑導線接入LED燈，正常狀態下，LED燈常滅；當發生漏水或感應線斷裂時，LED燈常亮。

八．注意事項

感應線所鋪設區域應避免靜電干擾。
感應線在鋪設過程中保持干燥和潔凈。
感應線不可長時間被臟水或其它化學物質浸泡。
感應線應緊貼地面安裝，最大限度的接觸泄漏液體。
感應線安裝時應避免拉力過大，否則可能導致感應線損壞。
感應線應避免敷設在腐蝕性氣體環境及其他電子雜訊干擾源等環境。
感應線在鋪設區域不允許重疊或接觸，否則可能導致感應線產生誤報警。
感應線安裝時或使用過程中，禁止人為用力擠壓與物體重壓，否則可能導致感應線損壞。
感應線的折彎半徑應大于20mm，安裝時應遵循折彎半徑最小值，禁止過度折彎，否則可能導致感應線損壞。
當漏液中溶解有導電性物質，或者溶解有防水性污染物（蠟，油分等）時，可能發生無法復位現象，此時，則需要更換感應線。
本產品采用感應線與檢測模塊一體化設計，方便安裝和維護。
當發生泄漏時，可通過開關量信號輸出至監控系統。
履帶式結構致使線纜厚度小，不占用過多的安裝空間。
感應線表面采用雙面雙孔式結構，靈敏度高，檢測速度快。
本產品已獲得國家專利局頒發的專利證書，線纜內芯線的帶護套設計不僅可以減少環境電磁干擾，降低誤報率，還大大提高了線纜的強度及使用壽命；骨架采用工程塑料設計，具有高絕緣度特性，可直接敷設在金屬表面。
本產品由先進工藝加工而成，采用工廠注塑壓制標準接頭連接引出線，美觀大方，大大增加了線纜的可靠性。
